| *건식사용의 경우는 형번다음에 D를 써주십시요.(예)ETC-2.5D 축수는 양씰-타이프입니다. |
|
| 형번 |
ETC-2.5
|
ETC-5
|
ETC-10
|
ETC-16
|
ETC-25
|
ETC-50 |
| 정격 토르크(Kg.m) |
2.5 |
5 |
10 |
16 |
25 |
50 |
| 입력용량 DC24V(W) |
15 |
23 |
30 |
35 |
40 |
50 |
GD 2
(kg㎡)
|
로타측
|
0.0010
|
0.0020 |
0.0044 |
0.0085 |
0.0140 |
0.0378 |
아마츄어측
|
0.001 0
|
0.0018 |
0.0033 |
0.0061 |
0.0116 |
0.0240 |
내 경 d H7
|
20 |
25 |
30 |
35 |
40 |
50 |
| Key b E9 x t |
5X22 |
7X28 |
7X33 |
10X38.5 |
10X43.5 |
12X53.5 |

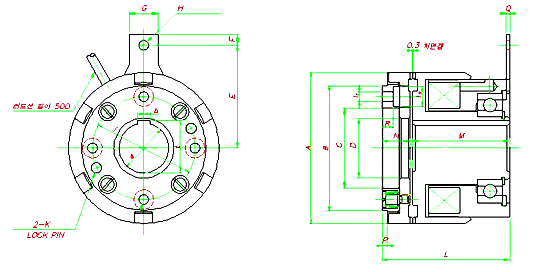

| 徑 方 向 |
A |
75 |
85 |
100 |
110 |
120 |
140 |
| B(H7) |
62 |
70 |
84 |
90 |
98 |
112 |
| C(H7) |
38 |
45 |
50 |
65 |
65 |
70 |
| D |
29 |
34 |
40 |
46 |
51 |
62 |
| E |
54 |
58 |
63 |
68 |
73 |
88 |
| F |
6 |
6 |
6 |
6 |
6 |
10 |
| G |
16 |
16 |
16 |
16 |
16 |
24 |
| H |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
8.5 |
| I |
4-4.5 |
4-4.5 |
4-6.5 |
6-5.5 |
6-6.5 |
6-8.5 |
| I |
8 |
10 |
13 |
10 |
13 |
16 |
| J |
50 |
58 |
68 |
78 |
82 |
92 |
| K |
4.8 |
5.8 |
5.8 |
7.8 |
7.8 |
9.8 |
| |
L |
67 |
72 |
75 |
82 |
92 |
112 |
| M |
52 |
55 |
57 |
62 |
70 |
85 |
| N |
13.7 |
15.5 |
16.5 |
18.5 |
20.5 |
25.5 |
| P |
3 |
3 |
3 |
3 |
3 |
3 |
| Q |
2 |
2 |
2 |
2 |
2 |
2.9 |
| R |
5 |
6 |
7 |
7 |
8 |
10 |
重 量(kg)
|
1.5 |
2.0 |
3.0 |
4.0 |
5.0 |
8.5 |
| 保 護 素 子 |
TNR 9G 820K |
|
| -36- |
| |
 |
| |
| 형번 |
정격 |
코일(20℃) |
아마츄어 |
이마츄어 |
허용최고 |
| 정격토르크(Kg.m) |
抵抗(Ω)
|
電流(A)
|
흡인시간
(SEC) |
해방시간
(SEC) |
회전수
(RPM) |
| E T C - 2.5 |
2.5 |
38.4 |
0.63 |
0.06 |
0.06 |
5,000 |
| E T C - 5 |
5 |
25 |
0.96 |
0.07 |
0.07 |
4,500 |
| E T C - 10 |
10 |
19.2 |
1.25 |
0.09 |
0.09 |
3,800 |
| E T C - 16 |
16 |
16.5 |
1.46 |
0.10 |
0.10 |
3,500 |
| E T C - 25 |
25 |
14.4 |
1.67 |
0.14 |
0.14 |
3,200 |
| E T C - 50 |
50 |
11.5 |
2.08 |
0.17 |
0.17 |
2,700 |
|
| |
 |
| -39- |
| |
|
|
